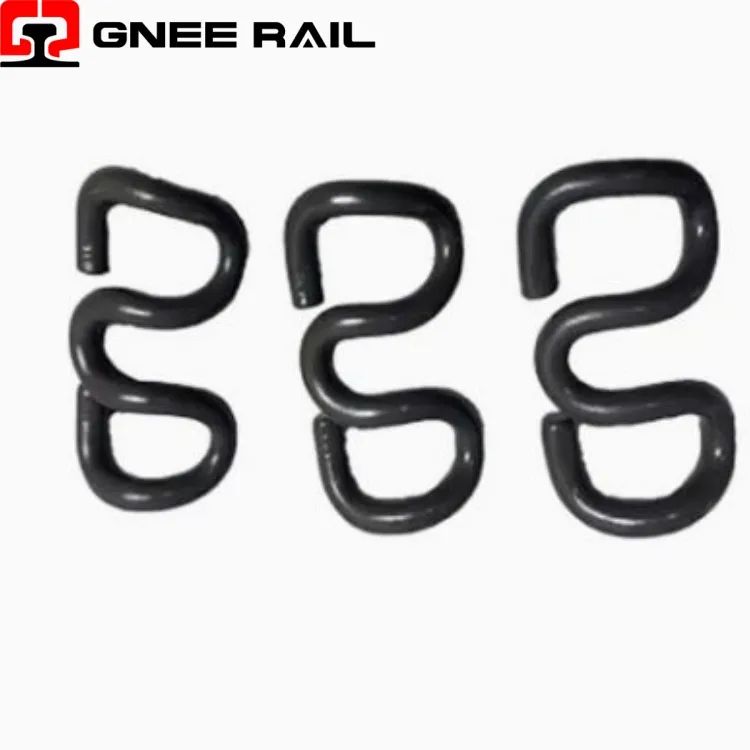

ŽeleznicaUpevňovací systém SKL CLIP
Rodina SKL Clip predstavuje inžiniersku odpoveď na stupňujúce sa požiadavky v modernej železničnej doprave. Každá iterácia-od SKL 12 po SKL 24-stupňový materiál a geometria zodpovedajú intenzite premávky: hrubší drôt pre väčšie zaťaženie, optimalizované zakrivenie pre väčšie vychýlenie, vylepšená metalurgia pre predĺženú únavovú životnosť
Technické špecifikácie:
| Parameter | SKL 12 | SKL 14 | SKL 21 | SKL 24 |
|---|---|---|---|---|
| Priemer drôtu | 12 mm | 14 mm | 21 mm | 24 mm |
| Rozsah zaťaženia prstov | 7–9 kN | 9–11 kN | 11 až 14 kN | 14–18 kN |
| Stupeň materiálu | 52SiCr5 | 52SiCr5 | 60Si2CrA | 60Si2CrA |
| Únavový život | >3M cyklov | >3M cyklov | >5M cyklov | >5M cyklov |
| Primárna aplikácia | Ľahká železnica/metro | Zmiešaná premávka | Vysoká-rýchlosť | Ťažký záťah |
| Spôsob inštalácie | Ručná páka | Hydraulické | Hydraulické | Hydraulické |
| Hmotnosť za kus | ~0,8 kg | ~1,1 kg | ~2,3 kg | ~3,1 kg |
Perspektíva inštalácie a údržby:
- Povrchová dekarbonizácia je prísne kontrolovaná<0.1mm depth to prevent fatigue crack initiation.
- Čistota inklúzií monitorovaná pomocou ultrazvukového testovania na zabezpečenie integrity materiálu na mikroskopickej úrovni.
- Zjemnenie zrna optimalizované pre vyváženú pevnosť (1 400 – 1 600 MPa v ťahu) a ťažnosť v celom priereze-.
Údržba a prevádzková perspektíva
- Presne vypočítaný pomer dĺžky nôh, aby sa maximalizovala akumulácia energie na milimeter vychýlenia.
- Prierezový moment zotrvačnosti sa mení pozdĺž dĺžky klipu pre odstupňované rozloženie napätia pri zaťažení.
- Geometria kontaktnej plochy presne zodpovedá polomeru pätky koľajnice pre rovnomerný prenos tlaku bez bodového zaťaženia.
- Polohovanie neutrálnej osi zaisťuje úplné elastické zotavenie po extrémnych záťažových udalostiach až do 150% konštrukčného vychýlenia.
