Oceľová príchytka SKL

Name: Čína Oceľová koľajnica SKL Spona Výrobcovia Dodávatelia Továreň - Prispôsobená oceľová koľajnica SKL Spona
Brand: GNEE
SKU: 284072663

Railway Clip slúži na upevnenie koľajníc na podkladovú základovú dosku spolu s betónovým podvalom. Na pripevnenie koľajníc k základnej doske alebo podvalu sa používa množstvo rôznych typov-svoriek pre veľké zaťaženie, pričom jednou z bežných je spona E, ktorá má tvar hrubej kancelárskej sponky. Ďalšou je napínacia svorka SKL, ktorá je tiež najpoužívanejším typom na celom svete. Iné ako KPO Clamp a Nabla Clip, tiež používané v rôznych situáciách.

Zaslať požiadavku

Chat teraz

Popis

Technické parametre

Železničné svorky SKL Multi{0}}Porovnanie technických parametrov modelov

Model	Priemer drôtu	Stupeň materiálu	Rozsah tvrdosti	Upínacia sila	Únavový život	Povrchová úprava	Použiteľný typ koľajnice
SKL 1	φ13 mm	60Si2CrA	42-47 HRC	8-10 kN	Väčšie alebo rovné 3,0 × 10⁶ cyklov	Žiarové zinkovanie-( 80 μm alebo viac)	30–43 kg/m Ľahká-koľajnica
SKL 3	φ13 mm	60Si2CrA	42-47 HRC	8-10 kN	Väčšie alebo rovné 3,0 × 10⁶ cyklov	Žiarové zinkovanie-( 80 μm alebo viac)	30–43 kg/m Ľahká-koľajnica
SKL 12	φ13 mm	38Si7	40-45 HRC	7–9 kN	Väčšie alebo rovné 2,5 × 10⁶ cyklov	Elektro-galvanizácia (väčšia alebo rovná 20 μm)	Ľahká koľajnica 22–38 kg/m
SKL 14	φ13 mm	60Si2CrA/38Si7	42-47 HRC	9–11 kN	Väčšie alebo rovné 3,5 × 10⁶ cyklov	Dacromet (väčší alebo rovný 12 μm)	43–50 kg/m Hlavná koľajnica
SKL B 15	φ15 mm	55SiMnVB	44-49 HRC	12–14 kN	Väčšie alebo rovné 4,0 × 10⁶ cyklov	Keramický povlak (väčší alebo rovný 25 μm)	50–60 kg/m Hea

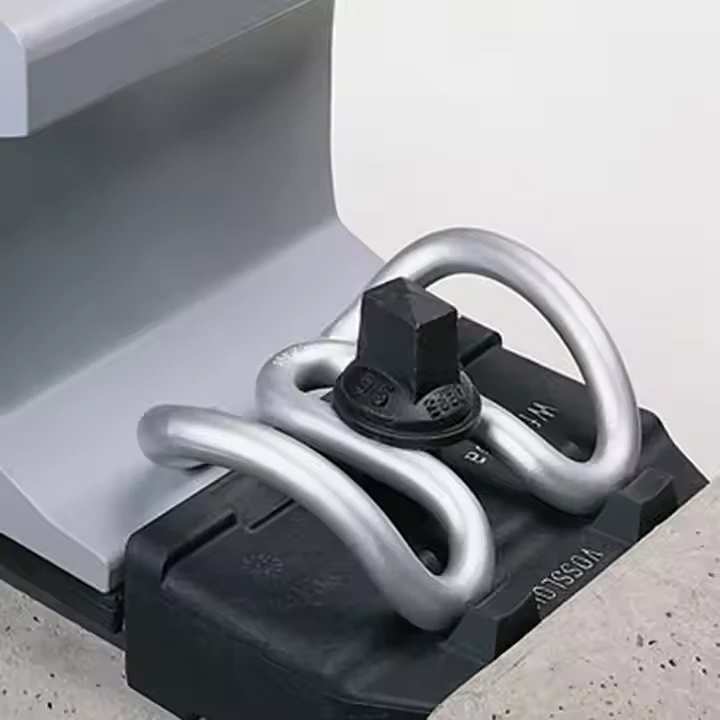

Steel Rail SKL Clip

Zhoda komponentov systému upínania SKL

Názov komponentu	Množstvo za sadu	Materiál	Funkcia	Zodpovedajúci štandard
Klip SKL	2 kusy	Pružinová oceľ	Poskytnite elastickú upínaciu silu na upevnenie koľajnice, odolávajte vibráciám.	EN 13481-3, DIN 17221
Skrutkuj Spike	2 kusy	Oceľ 45# (trieda 8,8)	Spojte sponu a podval, preneste upínaciu silu na podval.	ISO 898-1, GB/T 3098.1
Plastová hmoždinka	2 kusy	Zosilnený PA66	Izolujte hrot a podval, zabráňte korózii spôsobenej kovovým kontaktom.	EN 13146-5
Vodiaca doska	2 kusy	Zosilnený PA66	Umiestnite sponu, zaistite stabilný smer upínacej sily.	EN 13481-3
Rail Pad	1 kus	EVA/guma	Znížte vibrácie, náraz nárazníka medzi koľajnicou a podvalom.	EN 13146-4
