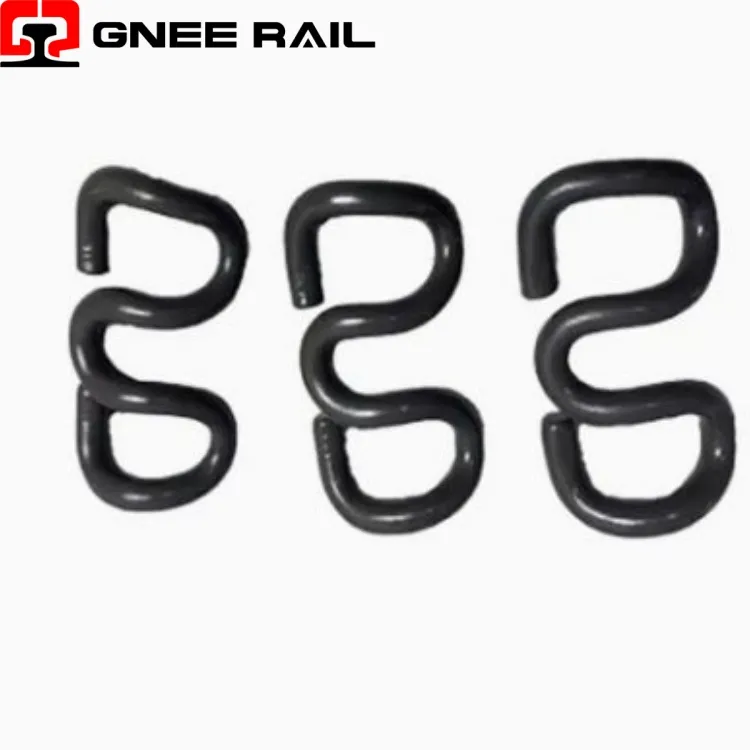

Koľajnica SKL klip Upevňovací systém
Železničný SKL Clip je vysoko{0}}výkonný elastický koľajnicový spojovací prvok, ktorý sa vyznačuje svojou dvojitou -zakrivenou geometriou v tvare omega{2}} vyrobenou z pružinovej ocele nepretržitým procesom ohýbania a dierovania. Funguje v rámci upevňovacieho systému v štýle Vossloh{4}} a funguje ako ťažná pružina ukotvená šikmými vodiacimi doskami a napínaná pomocou skrutky so závitom a zostavy napínacej podložky. Špecifické charakteristiky vychýlenia klipu premieňajú aplikovaný krútiaci moment na presne kalibrované zaťaženie špičky, ktoré zaisťuje pätu koľajnice proti vertikálnym, bočným a pozdĺžnym silám, pričom sa prispôsobuje tepelnej rozťažnosti a dynamickému vychýleniu.
Technické špecifikácie:
| Kategória funkcie | Kľúčový prínos | Spoločná aplikácia |
|---|---|---|
| CNC výroba | Konzistentná geometria zaisťuje rovnomernú upínaciu silu | Veľkoobjemové{0}výrobné linky |
| Progresívna jarná sadzba | Zvýšená odolnosť pri extrémnom zaťažení | Mostné prístupy a prechodové zóny |
| Zostava napínacej podložky | Zachované predpätie napriek vibráciám | Koridory pre-ťažkú nákladnú dopravu |
| Vizuálne indikátory opotrebovania | Pole-kontrolovateľné bez špecializovaných nástrojov | Vidiecke trate s obmedzeným prístupom údržby |
| Cesty s dvojitým zaťažením | Redundantný prenos sily zvyšuje bezpečnosť | Hlavné linky pre cestujúcich |
| Natieracie nátery | Predĺžená životnosť komponentov v korozívnom prostredí | Pobrežné a tunelové úseky |
Perspektíva inštalácie a údržby:
- Vyrába sa automatizovaným CNC ohýbaním zo stočeného pružinového drôtu s konzistentnými mechanickými vlastnosťami.
- Operácie dierovania vytvárajú presné profily nôh bez vnášania koncentrácií napätia alebo otrepov.
- Overovanie rozmerov využíva optické komparátory na overenie kritických uhlov a polomerov ohybu.
- Magnetická kontrola častíc zisťuje povrchové defekty neviditeľné pre vizuálnu kontrolu.
- Dávkové testovanie zahŕňa deštruktívne testovanie náhodných vzoriek na overenie konečnej pevnosti v ťahu.
Údržba a prevádzková perspektíva
- Priehyb nohy vytvára progresívnu tuhosť pružiny, ktorá zvyšuje odolnosť pri extrémnom zaťažení.
- Tvar omega poskytuje dve nezávislé dráhy zaťaženia ku kontaktným bodom ramien pražca.
- Zostava napínacej podložky udržuje predpätie skrutky napriek vibráciám a usadzovaniu.
- Odpor bočnej sily sa prenáša skôr uhlovým kontaktom nôh než priamym strihom skrutky.
- Navrhnuté zaťaženie špičky 9-12 kN zostáva konzistentné počas životnosti klipu.
Profesionálny dodávateľ Gnee
