Koľajnica SKL klip Upevňovací systém

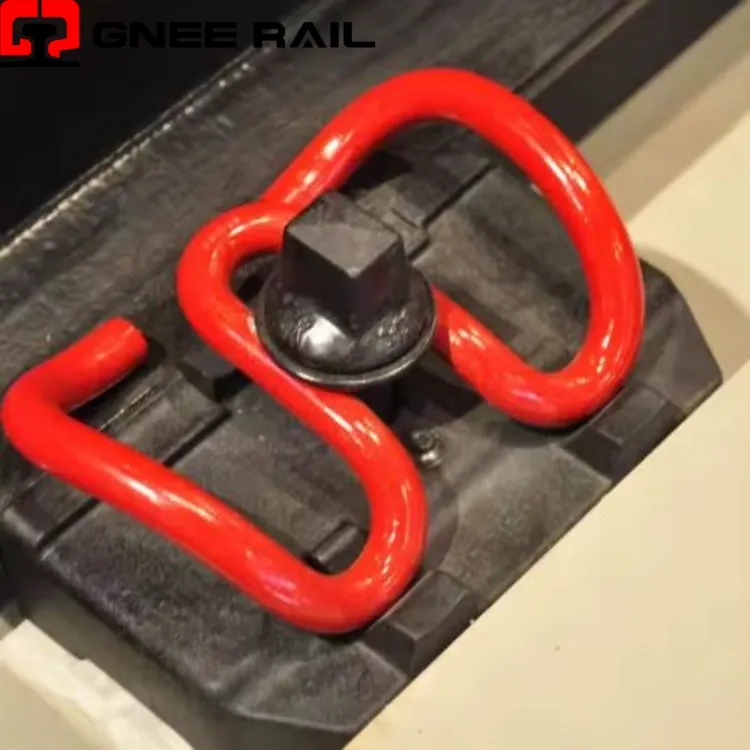

Klipy Railway SKL sú vysoko-elastické spojovacie prvky vyrobené z pružinovej ocele s výraznou konfiguráciou v tvare omega-, ktoré sú navrhnuté tak, aby poskytovali konzistentné zaťaženie špičky prostredníctvom skrutkovacích-fixačných systémov. Tieto spony fungujú ako napínací komponent v rámci kompletných zostáv upevnenia koľajníc, pracujú v spojení so šikmými vodiacimi doskami a podložkami koľajníc na udržanie geometrie koľaje a zároveň absorbujú dynamické sily z prechádzajúcich vlakov.
Technické špecifikácie:
| Typ klipu | Priemer | Zaťaženie špičky | Rýchlosť aplikácie |
|---|---|---|---|
| SKL 12 | 13 mm | 9 kN | Až 200 km/h |
| SKL 14 | 14 mm | 11 kN | Až 250 km/h |
| SKL 15 | 15 mm | 13 kN | Až 300 km/h |
| SKL 24 | 16 mm | 15 kN | Ťažký záťah |
| Materiál | 38Si7/51CrV4 | Tepelne spracované | Antikorózna{0} vrstva |
| Štandardné | UIC 864 | EN 13146 | AREMA Kapitola 30 |
Perspektíva inštalácie a údržby:
- Aplikuje sa pomocou ručného alebo mechanického skrutkovača-náradia
- Vychýlenie počas inštalácie indikuje správnu upínaciu silu
- Vizuálna kontrola medzery medzi prstami potvrdzuje správne umiestnenie
- Odnímateľné bez poškodenia susedných komponentov koľajnice
- Pred-nastavenie na podvaloch pre zrýchlené kladenie koľaje
Údržba a prevádzková perspektíva
- Vzťah lineárneho zaťaženia-vychýlenia v rámci pracovného rozsahu
- Centrálna slučka rozdeľuje napätie rovnomerne na telo klipu
- Udržuje špecifikované zaťaženie špičky po miliónoch cyklov zaťaženia
- Umožňuje zdvih koľajníc-až o 3 mm bez trvalého nastavenia
- Poskytuje elastické obmedzenie pre vertikálne aj bočné sily
