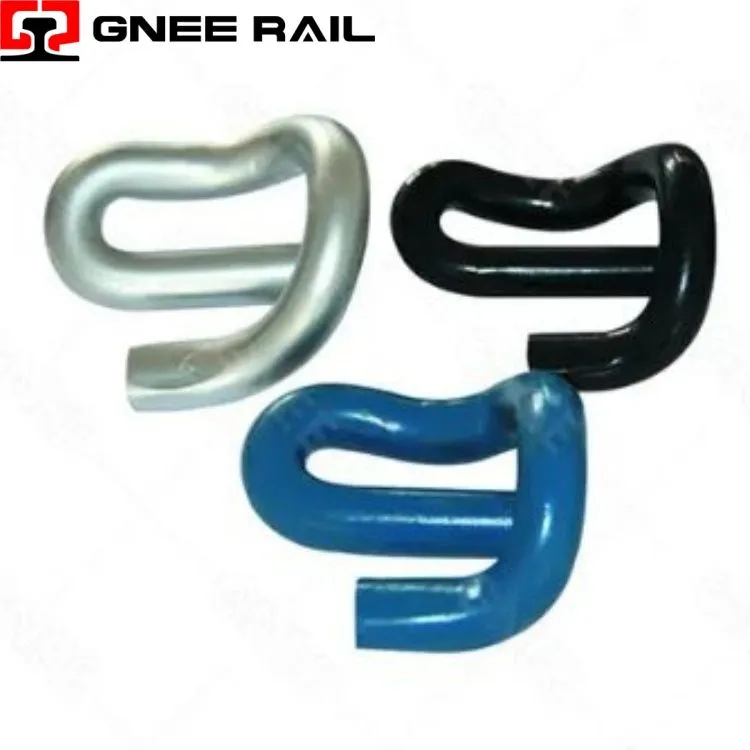

↵Upevňovací systém koľajnice e klip
Železničný E-klip je aupevňovacie zariadenie z napnutej pružinovej ocelektorý pripevňuje pätku koľajnice k ramenu podvaluelastická deformácia a torzná odolnosť-unikát medzi koľajnicovými spojovacími prvkamisamočinne{0}}nastaviteľná upínacia silaktorá sa zvyšuje pri dynamickom zaťažení, jehoinštalácia jedného-komponentunevyžaduje žiadne samostatné matice, skrutky alebo izolátory v základnej forme a jehouniverzálna geometria sekciektorý pojme betónové aj oceľové podvaly cez 30+ koľajnicové profily; napriek vizuálnej podobnosti sa E-varianty klipov zásadne líšiapriemer tyče, zaťaženie špičky, trieda únavy a ochrana proti korózii, čím sa medzi-štandardné nahradenie stáva hlavnou príčinou predčasného rozšírenia rozchodu.
Technické špecifikácie:
| Variant | Priemer tyče | Nominálne zaťaženie špičky | Maximálna deformácia | Vhodnosť náteru | Výrazné obmedzenie |
|---|---|---|---|---|---|
| PR601 | 18 mm | 7,5–8,5 kN | 12 mm | HDG, Dacromet | Len ľahká koľajnica;<22.5t axle |
| PR401 | 20 mm | 9,0–10,5 kN | 15 mm | Dacromet, Geomet | HDG zakázané (riziko skrehnutia) |
| FC1504 | 20 mm | 10,0–11,5 kN | 16 mm | Geomet, zinkové-vločky | Ťažký záťah; schopný 40t |
| e2009 | 20 mm | 9,0 kN ± 0,5 | 14 mm | Čierny oxid, Dacromet | čínsky štandard; špecifická hrúbka pásu |
| SKL-typ E-Klip | 18-20 mm | 12–18 kN | 10-14 mm | HDG (iba 18 mm alebo menej) | Nezameniteľné s ramenami Pandrol |
| Nerezová oceľ | 20 mm | 8,5–9,5 kN | 15 mm | Žiadna sa nevyžaduje | trieda 316L; 50+ rok života na pobreží; o 30% vyššie náklady |
Rozsah výkonu:
Vynútiť-proporcionalitu zaťaženia– Na rozdiel od skrutkových hrotov s pevnou upínacou silou, E-zaťaženie špičkypod prejazdom kolesa sa zvyšuje o 15–25 %.v dôsledku vychýlenia pätky koľajnice. Toto samouťahovacie pôsobenie-odoláva tečeniu pri veľkom zaťažení nápravy.
Princíp torzného lúča– Klip funguje ako apred-predpätou torznou tyčou, nie konzolová pružina. Noha skrútená počas inštalácie ukladá energiu do polomeru ohybu, nie do priamej časti. To rozdeľuje napätie a strojnásobuje únavovú životnosť oproti konzolovým dizajnom.
Interakčný uhol ramien– Vektor upínacej sily jenie vertikálne. Špička sa dotýka nohy koľajnice pod uhlom 38° – 42°, čím vytvárahorizontálna zložkaktorý tlačí koľajnicu proti čelu rozchodu. Nedostatočný uhol → bočný posun; nadmerný uhol → dvíhanie špičky pod zaťažením.
Údržba a prevádzková perspektíva
- Čierny oxid + olej– Najnižšia cena, životnosť 3–8 rokov v suchom balaste. Oxidová vrstva poskytuježiadna katódová ochrana; akonáhle je porušený, základný kov koroduje rýchlosťou 0,1–0,2 mm/rok. Nevhodné pre tunely, pobrežné alebo mokré dráhy.
- Dacromet / Geomet- životnosť 12-20 rokov.Zinok-hliníkový vločkový povlak8-12 µm hrúbka. Žiadne riziko vodíkového skrehnutia. Maximálna prevádzková teplota 300 stupňov (neobmedzené pre železnicu). Preferované pre vysokú-rýchlosť a zmiešanú premávku.
- Žiarové-zinkovanie ponorom (HDG)- životnosť 25-40 rokov.Obmedzené na priemer tyče Menší alebo rovný 18 mm. Pri hrubšej časti (20 mm) hrozí krehké praskanie pri ochladzovaní počas vyberania zo zinkového kúpeľa. Špecifikácia vyžaduje nárazové testovanie výrobných vzoriek.
Profesionálny dodávateľ Gnee
↵Systém upevnenia koľajnicových svoriek
Táto správa poskytuje stručné technické preskúmanie železničných upínacích systémov so zameraním na ichdočasná/nie{0}}trvalá funkcia, mechanizmus núdzového{1}}prevozu nákladu a kompatibilita s ne-štandardnými časťami koľajníc. Analýza sa zámerne vyhýba prekrývaniu s predchádzajúcimi diskusiami o elastických klipoch (E-Clip, SKL, Fastclip, Nabla), skrutkovacích hrotoch alebo hrotoch pre psov. V centre pozornosti je tupraktické a zreteľné: obnova vykoľajenia, núdzové situácie pri lámaní koľajníc a aplikácie žeriavovej železnice/prístavu.
Technické špecifikácie:
| Variant | Primárna aplikácia | Kompatibilita sekcií koľajníc | Upínací mechanizmus | Výrazná vizuálna vlastnosť | Bežný nesprávny-výber |
|---|---|---|---|---|---|
| GTR-1 / MCT (núdzový) | Premostenie zlomu koľajnice | UIC54, UIC60, 115RE, 136RE | Stredová doska mostíka + dvojité svorky na prsty | Dlhá stredová doska preklene zlomeninu; konfigurácia štyroch-skrutiek | Používa sa ako trvalý klip (nesprávny-vyžaduje týždenný re{1}}krútiaci moment) |
| Svorka žeriavovej koľajnice (FPA/FPD) | Prístavné/priemyselné žeriavové koľajnice | A100, A120, A150, ASCE 171/175 | Zapojenie bočnej-čeľuste hlavy koľajnice | Upína hlavu koľajnice, nie nohu; žiadna fixácia spánku | Určené pre hlavnú líniu (nedostatočné bočné obmedzenie) |
| Svorka izolovaného bloku | Izolované spoje koľajníc | UIC54, UIC60 | Dielektrické oddeľovacie dosky + napínacie skrutky | Viditeľné izolačné vrstvy zo sklenených vlákien/epoxidu | Nainštalovaná štandardná svorka-zlyhanie signálneho obvodu |
| Dorazová svorka (posuvná) | Absorpcia energie nárazu | UIC54, UIC60 | Kalibrované sklzové napätie | Predĺžené otvory pre skrutky; indikátory opotrebovania | Nainštalovaná pevná svorka-bez posuvnej funkcie |
| Dočasná stavebná svorka | Inscenácia dodávateľa | Všetky ploché-spodné časti | Jednoduchý U-tvar + jedna stredová skrutka | minimalistický dizajn; žiadne tvarovanie pätky koľajnice | Používa sa v trvalej stope (poškodenie vrúbkov) |
Rozsah výkonu:
Núdzové upnutie pri prerušení koľaje (obnovenie premávky):
Po poškodení koľajnice alebo zvaru sa cez miesto zlomeniny aplikujú napínacie svorky (napr. GTR-1, MCT).Prenosová kapacita: 80-120 kNna pár svoriek. Okamžite obnoví prejazd rýchlosťou 20 km/h. Trvalá oprava nasleduje do 24-72 hodín.
Obnova vykoľajenia a nakoľajenie:
Svorky upevňujú koľajnice k podvalom počas nakoľajovania žeriavu. Zabraňuje posunu koľaje pri zdvíhaní bremien (do 200 ton). Aplikuje sa v 2m intervaloch cez zónu vykoľajenia. Odstránené, keď sú kolesá späť na koľajnici.
Údržba a prevádzková perspektíva
- Rýchlosť inštalácie a odstránenia (núdzový kontext):
- Manuálna montáž svorky:30-60 sekúndpomocou rázového uťahováka alebo račňovej nástrčky. Použitie hydraulickej svorky:15-20 sekúnd. Rýchlosť je kritická-okna držania koľaje v priemere 45 – 60 minút .
- Udržanie v napätí skrutky (týždenný re{0}}krútiaci moment):
- Svorky sa spoliehajú na upínaciu silu skrutky, nie na geometriu pružiny. Príčiny vibrácií10-15% strata krútiaceho momentu za týždeňpod premávkou. Týždenný re-torking povinný na nepretržité používanie. Po 4-6 týždňoch sa riziko odierania závitu zvyšuje – svorky sú odstránené a opravené .
Profesionálny dodávateľ Gnee
