Rail skl Clip Fastening System

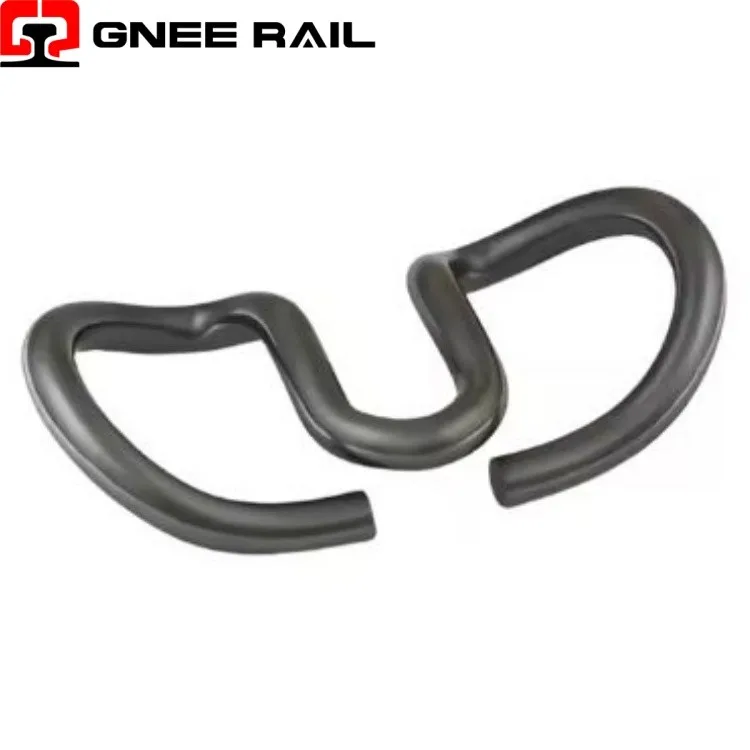

Railway SKL Clip je presná -kovaná, vysoko{1}}ťažná svorka z pružinovej ocele, ktorá tvorí elastické jadro systému upevnenia koľajníc typu Vossloh-, ktorý sa vyznačuje výraznou geometriou v tvare omega- (ω) s dvoma symetrickými ramenami a centrálnou vyvýšenou slučkou. Tento komponent funguje tak, že je poháňaný alebo zaskrutkovaný do záberu cez uhlové vodiace dosky, kde jeho elastická deformácia vytvára trvalé a kalibrované zaťaženie pätky koľajnice, typicky v rozsahu od 7 do 25 kN v závislosti od variantu.
Technické špecifikácie:
| Parameter | SKL-1 / SKL-3 | SKL-12 / SKL-14 | SKL-15 / SKL-B15 | W-Typ (Nabla) | E-Type Clip |
|---|---|---|---|---|---|
| Typický priemer tyče | 13-15 mm | 14-16 mm | 15-20 mm | 13-23 mm (pásik) | 13-23 mm (pásik) |
| Rozsah upínacej sily | 8-12 kN | 12-18 kN | 15-25 kN | 8-15 kN | 8-13 kN |
| Primárna aplikácia | Konvenčná štrková trať | Ťažká a nákladná doprava | Vysoká{0}}rýchlosť (menej alebo rovná 350 km/h) | Zmiešaná premávka | Ľahká železnica a sekundárne trate |
| Spôsob inštalácie | Naskrutkujte-na vodiace dosky | Naskrutkujte-na vodiace dosky | Naskrutkujte-na vodiace dosky | Poháňané-kladivom | Ručné kliešte |
| Únavový život (cykly) | 3+ miliónov | 3+ miliónov | 5+ miliónov | 3+ miliónov | 5+ miliónov |
| Stupeň materiálu | 60Si2Mn / 55Si7 | 60Si2CrA / 38Si7 | 60Si2CrA / 38Si7 | 55Si7 | 60Si2Mn |
Perspektíva inštalácie a údržby:
- Chémia kontrolovaných zliatin:Spona je vyrobená zo siliko-mangánovej pružinovej ocele, ako je 60Si2Mn, 55Si7 alebo 38Si7, s presným obsahom uhlíka (0,35 – 0,60 %) a prísadami kremíka (1,5 – 2,0 %), ktoré zvyšujú medzu pružnosti a odolnosť proti únave vďaka spevneniu tuhým roztokom .
- Kalená a temperovaná mikroštruktúra:Po kovaní za tepla prechádzajú spony austenitizáciou, kalením v oleji a popúšťaním, aby sa dosiahla rovnomerná temperovaná martenzitová štruktúra s rozsahom tvrdosti HRC 42-47, ktorá poskytuje optimálnu rovnováhu medzi flexibilitou pružiny a odolnosťou voči trvalému stuhnutiu.
- Protokoly kontroly dekarbonizácie:Prísne výrobné kontroly zabraňujú povrchovému oduhličeniu počas tepelného spracovania, pretože povrchová vrstva -ochudobnená o uhlík by znížila únavovú životnosť vytváraním mäkkých zón náchylných na iniciáciu prasklín pri cyklickom zaťažovaní .
Údržba a prevádzková perspektíva
- Mechanika rozhrania vodiacej dosky:Ramená spony sa opierajú o šikmé vodiace dosky, ktoré premieňajú vertikálnu prítlačnú silu skrutky- na horizontálny upínací tlak a zároveň prenášajú bočné zaťaženie z koľajnice na podval prostredníctvom trenia a mechanického blokovania .
- Geometria ochrany proti preťaženiu:Stredová slučka spony je zámerne navrhnutá s medzerou nad pätou koľajnice; pri extrémnom vertikálnom zaťažení sa táto slučka dotkne povrchu koľajnice, čím sa zabráni pretiahnutiu a plastickej deformácii ramien spony.
- Variabilita upínacej sily:Nastavením inštalačného krútiaceho momentu skrutky v rámci špecifikovaných limitov (zvyčajne 150-250 Nm) je možné modulovať efektívne zaťaženie špičky tak, aby vyhovovalo špecifickým požiadavkám na dráhu, ako je napríklad zvýšené pozdĺžne obmedzenie na strmých svahoch alebo menšie upnutie v oblastiach citlivých na hluk .
Profesionálny dodávateľ Gnee
